DS-H3BP-CN
・DS-H3BP-CNはプリント基板に直径3mmの小型のコイルを有するタイプの非接触変位センサです。
・測定対象物のセンサに対向する面積が小さい時には小型コイルの変位センサを使用します。
・センサコイルの位置を基板から出っ張らせることで測定金属と対向させやすくしました。
・電源ノイズ対策やネジで固定できるようにして使いやすくしました。
・コネクタタイプなのでケーブルの着脱が容易です。
・コネクタが不要な場合、ケーブルを直接基板にはんだ付け可能です。
電源電圧 | 3.3V |
---|---|
消費電流 | 最大10mA |
基板 | FR4 |

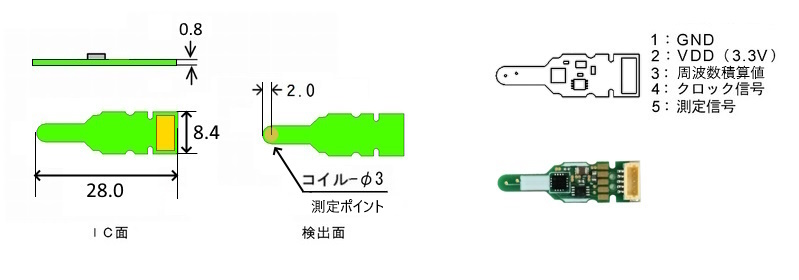

検出部 | φ3mm (コイル径) |
入力信号 | 測定信号、クロック信号 |
出力信号 | カウント値(シリアル信号) |
使用温度 | -10~70℃ |
使用湿度 | 10~90% |
検出物体 | 導電体 |

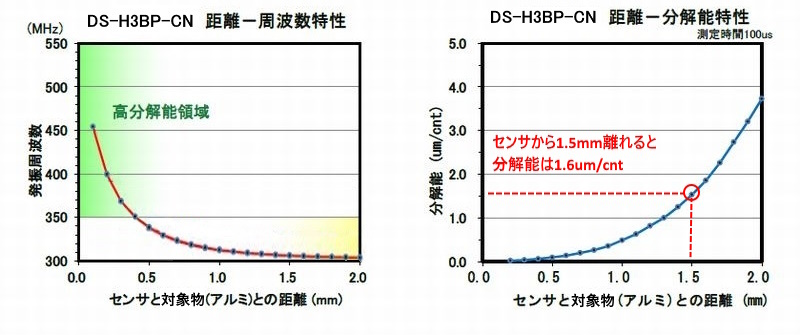

温度特性 | 約3cnt/℃ (対向金属なしの場合) |
用途 | 変位センサ、距離センサ、近接センサ、圧力センサ |

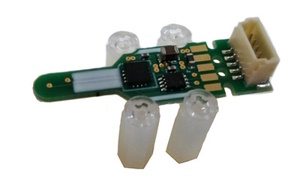

ネジ留め参考図

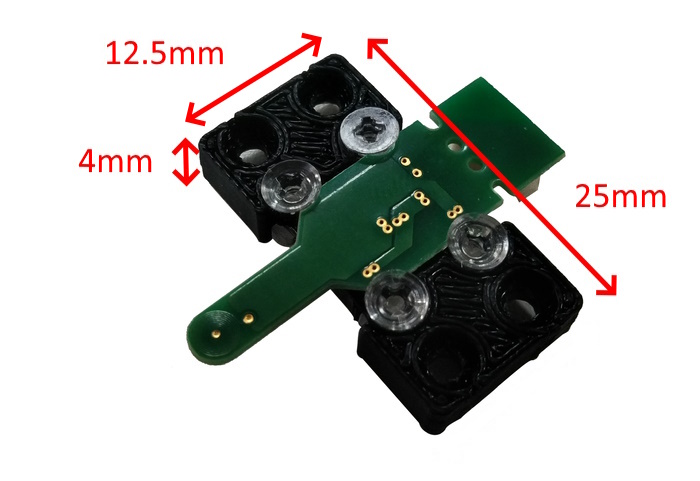

センサの評価を容易にするための固定ホルダーをご用意しています。
詳細はお問い合わせください。
